双组份打胶的结构原理和操作方法

发布时间:2019-03-23   点击:1553

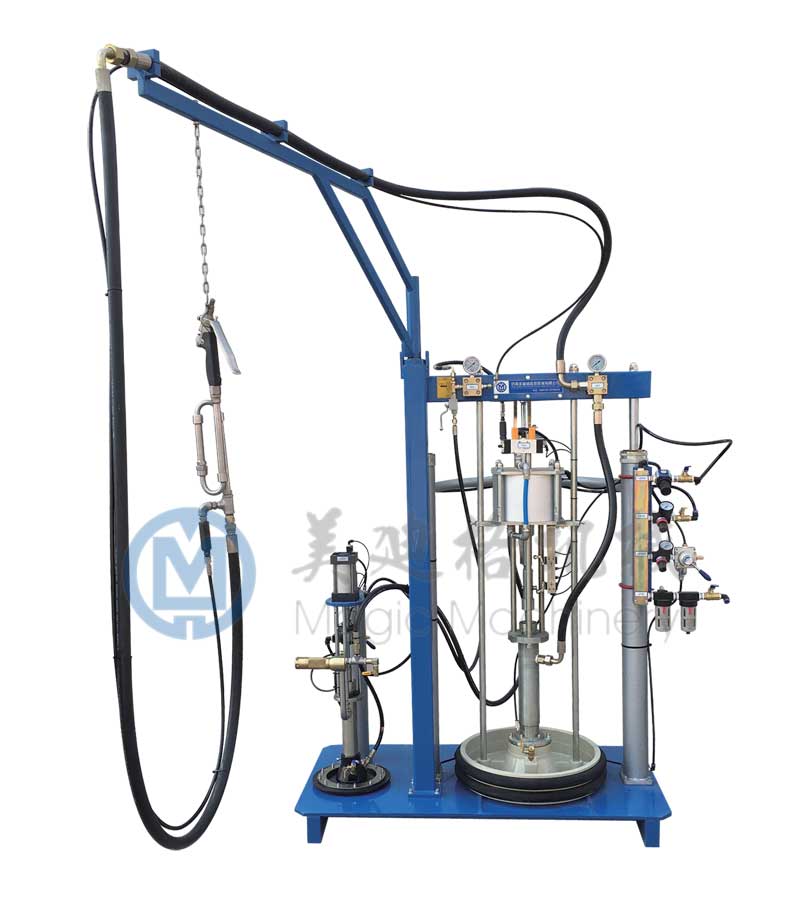

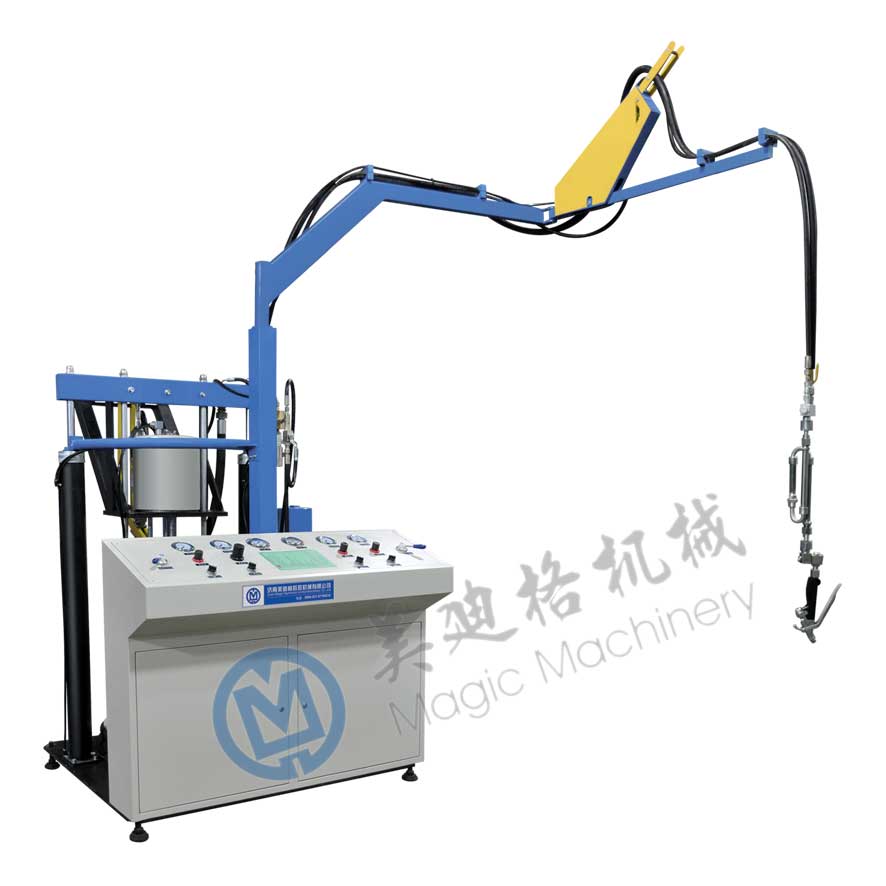

双组份打胶机是生产中空、幕墙玻璃的专用设备,可一次完成二道密封中A、B组份混合与打胶。适用配比精度高的胶种,满足玻璃深加工企业高效率、高合格率流水线作业的生产需求,是大规模生产高档优质中空玻璃及玻璃幕墙产品的一种理想的配套设备。


一.双组份打胶机的结构原理
双组份打胶机由A、B胶泵、气动系统、升降机构、机架等组成。现分别介绍如下:


1.胶泵
(1)A、B组份各设一个胶泵,在各自的气马达驱动下,分别作往复运动,将胶吸入并压出。A、B胶泵分别与压胶盘固定在一起,再与机架连接组成各自的系统。
(2)A、B组份的配比是通过比例杠杆进行调节:向里调节,B出胶量减少,向外调节,B出胶量增加。通过调节比例杠杆来控制B胶的出胶量,从而控制A、B胶的配比。
(3)出胶量:由气源处理器控制,逆时针调节,出胶量增加,顺时针调节出胶量减小。(这里指总出胶量)
本胶泵通过比例杠杆调节A、B胶量配比,具有操作灵活,性能稳定,调节范围大等特点。
2.升降机构
A、B组份胶泵分别设一套气动升降机构,该升降机构分别由两个气缸并联组成,并通过横梁固定连接各自的泵体。其目的之一是将两缸的作用力通过压盘作用在胶面上,压力大小由调压阀调节,一般调整在0.3MPa左右;其二,当需要更换胶桶时,气缸可将压盘提起。离开胶桶,以便更换新的胶桶。
二.双组份打胶机的操作


1.接通气源
电源接通,调节减压阀至0.4~0.6Mpa,检查系统有无漏气现象。然后试运行以下动作:(1)A泵提升;(2)A泵充气;(3)B泵提升;(4)B泵充气。注意:提升气缸提升时,如果两气缸不同步,请下降至原点后重新操作。
2.将A、B组份胶桶就位,并与A、B胶泵的轴线对中
以A组份为例:
1)操作手动转阀,将A泵提升至最高,提升过程中观察各管路有无拉伸过紧处。
2)将胶桶放置在A泵压胶盘下,开启胶桶,将其中塑料袋外翻至桶外,胶面塑料片取出。
3)使A泵压盘缓慢下降,压盘入桶时应使其与桶口对准,将压胶盘排气口打开,直到压盘接触胶面。待压盘内气体全部排放完并有少量胶从排气口溢出时,即可关闭排气阀。(提升开关保持下压状态)
4)开机试打胶:将主泵气源开关打开,按下胶枪开关,直至A泵里空气排净枪口处出胶连续时停止。用同样的方法操作B泵
3.打胶操作
1)松开比例杠杆上的比例泵锁紧螺钉,将比例泵内外调整至所需比例。只有当A胶和B胶的配比达到正常值时,才可进行下面的操作。
2)置选择旋钮于A、B泵开,将胶枪出口对准两片玻璃的中缝,打开胶枪开关,以适当速度平稳地移动胶枪使玻璃槽内的双组份胶填满充实为佳。打胶结束时关闭胶枪。
4.更换胶桶
1)当胶桶内的胶用完时,应立即关闭A、B开关,停止打胶。
2)打开A(或B)胶泵充气开关,选择A(或B)胶泵提升机构为上升位置,点动旋钮使压盘慢慢提起,此时应注意:胶桶尽量不要离开底盘,直至压盘完全脱离胶桶时关闭A(或B)胶泵的充气开关。
具体操作:将B泵关闭,打开B胶回流开关然后打开胶枪,至胶条为白色即可。
